复合板边缘翘曲怎么查？来料与加工排查表

先把“哪里翘、什么时候翘”记清楚

现场说“板边翘了”，可能指整条长边抬起、一个角离开支撑面、局部呈波浪，也可能是零件切下后发生弯曲或扭转。形状不同，优先排查的内容也不同。

先把板号、规格、覆层方向和零件号拍全，再记录异常第一次出现的时间。来料开包时就有，和切割、成形或焊接后才出现，不能用同一套原因解释。

三种常见情况先分开

现场现象	建议记录	优先核对
一条边整体抬起	哪一面朝上、抬起方向、涉及多长范围	支撑基准、原始板形、堆放和吊装
角部或局部波浪	距边和距角位置、波峰数量、是否靠近切口	毛刺与垫物、局部热过程、切割起止点
零件切下后弯曲或扭转	零件在母板上的位置、长宽方向、释放先后	排版、切割顺序、剩余连接、热输入与约束

一张局部照片只能说明“这里看起来不平”。加上全板照片、直尺方向、支点位置和测量读数，才能让采购、加工和质量人员讨论同一件事。

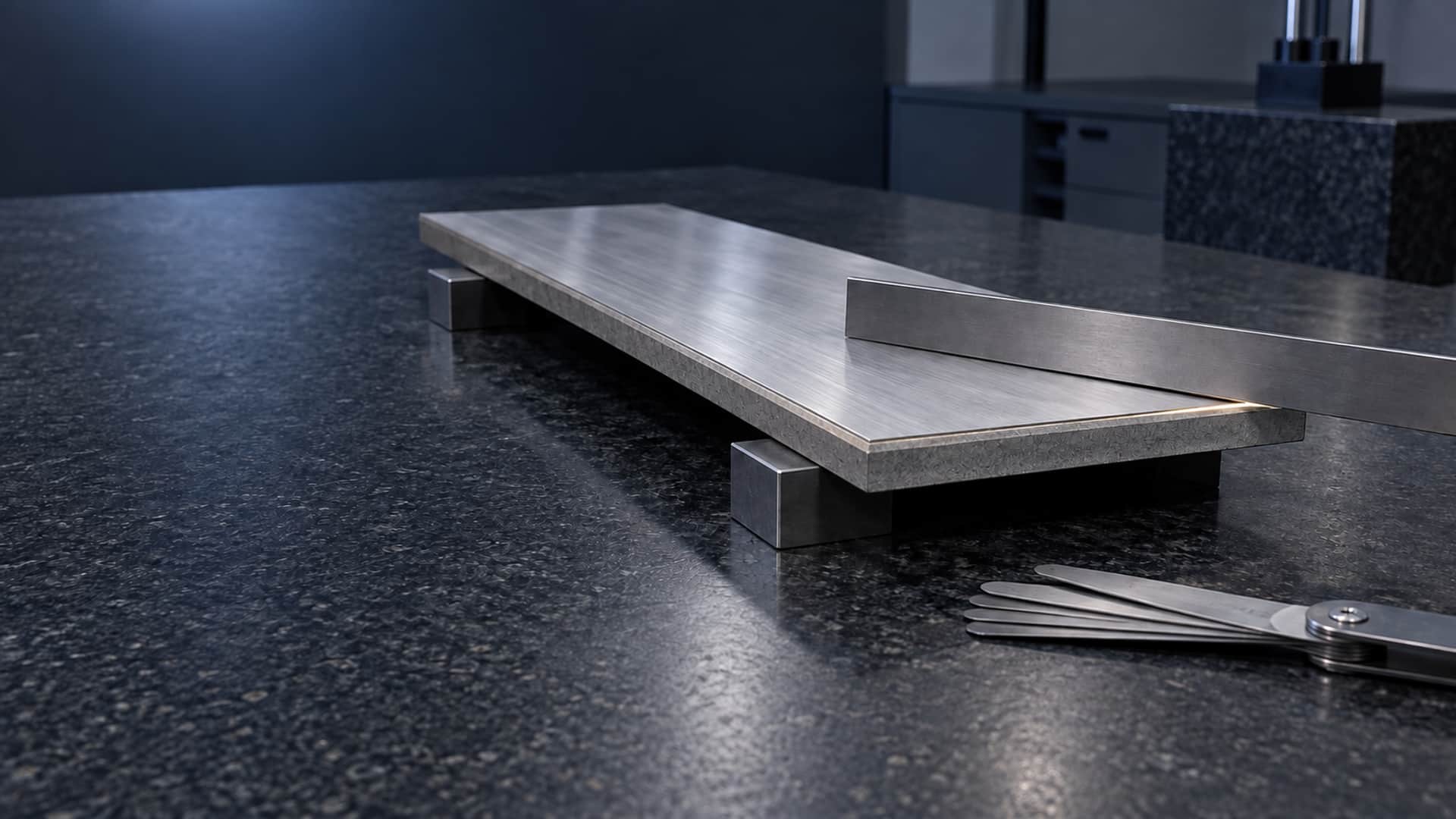

测量前先把支撑条件统一

板形测量最容易被支撑方式干扰。板下面夹着毛刺、木屑或吊带，垫块高低不一，叉齿只托住中间，都会让同一张板看起来不一样。

建议按以下顺序准备：

1. 选择稳定、清洁并能承受板重的平台或项目规定的支撑方式；
2. 清除测量区域和板底的毛刺、挂渣、杂物及松动保护材料；
3. 让板材自然放置，不用压块、夹具或人力把它按平；
4. 标出测量方向、直尺或基准长度、支点位置和取值点；
5. 同一批比较时使用相同工具、相同支撑和相同记录格式。

GB/T 709-2019《热轧钢板和钢带的尺寸、外形、重量及允许偏差》官方信息显示该标准包含尺寸、外形和允许偏差主题。GB/T 8165-2025《不锈钢复合钢板和钢带》官方详情则是复合板产品标准。具体订单采用哪个文件、哪种测量方法和允许值，要看产品形态、交货状态及合同引用，不能从网页摘一个数字直接套用。

按板形第一次变化的环节排查

来料开包时已经存在

先确认板材是否已经完全落到规定支撑上，再检查包装、垫木、捆扎、装卸和运输照片。测量时要保留原板号和朝向，避免翻面、重新堆放后才补拍现场。

如果同一张板在车上、落地后和换到检验平台后表现不同，先不要急着认定哪一次测量“正确”。把每次支撑位置和是否受约束记录下来，再按订单约定的状态重新测量。

存放或吊装后才出现

长板在少量支点上悬空，垫木上下错位，或者吊点过于集中，都可能改变板材受力。先查每层垫木是否在同一竖线上、间距是否一致，再核对叉车叉齿、吊带或磁吊的实际位置以及悬空长度。

SSAB 的板材搬运资料针对其耐磨钢产品提醒避免三点弯曲，吊装时要让受力点分布更均匀，堆放垫木也应上下对齐。这不是不锈钢复合板的验收标准，但能说明为什么板形调查必须把支撑和吊点写进记录。

切割后零件边缘翘起

切割会解除母板原有约束。热切割还会让切缝附近经历不均匀的加热和冷却。排查时应保存母板排版图，标清零件方向、起切点、切割顺序、剩余连接、支撑位置、设备停顿和切前切后的测量时间。

JFE 的复合钢板资料把机械切割、气割、等离子切割和成形分开说明，并提出热切割采用自动方式有助于切割精度。它可作为理解加工变量的资料，但具体设备参数、切割方向和放置方式仍须按本项目材料组合与批准工艺确定。

可以在同一母板上选取位置相近、方向可比的零件，按计划记录切割前、释放连接后和完全冷却后的板形。这样比只对着一个已经翘起的零件猜原因更有用。

成形或焊接后板形变化

成形后先查覆层朝向、弯曲方向、道次、支撑和卸载顺序。焊后则要把坡口、装配间隙、夹具、焊缝位置、焊接顺序和冷却状态放在一起看。

TWI 对焊接变形类型和原因的说明指出，局部加热、冷却收缩和原有残余应力都会影响最终形状，常见表现包括弯曲、角变形和扭转。这类通用机理能帮助确定要查哪些记录，但不能代替本项目的焊接工艺评定或现场结论。

用原因矩阵缩小范围

看到的变化	先检查什么	暂时不能说明什么
整板在不同平台上读数差异大	平台、支点、板底杂物、测量方向	不能只凭一次读数判定来料超差
长板堆放后出现弯曲	垫木是否对齐、支点数量、堆码顺序	不能只看最上面一张推断整垛状态
热切割一侧翘起	排版、切割顺序、速度变化、局部停顿和冷却	不能自动证明母板原来不平或材料不合格
机械切割后边部翻起	刃口状态、间隙、压料、送料方向和支撑	不能把所有边部变化都归为热影响
焊缝一侧角变形	装配约束、焊缝布置、焊接顺序和焊材体积	不能脱离工艺文件给出通用矫正方案
翘曲同时伴随切边缝隙或鼓包	板形测量与界面检测分别记录	不能仅凭几何变化认定已经分层

如果同时怀疑复合界面异常，可查看不锈钢复合板分层排查方法。板形和界面检测要分别记录，避免把两个不同问题混成一个结论。

这些情况先暂停后续加工

出现下面任何一种情况，建议先隔离受影响材料，等技术和质量人员确认后再继续：

• 测量基准、允许值或交货状态尚未确认；
• 翘曲正在随着继续切割、加热、成形或焊接而扩大；
• 异常位于密封面、坡口、开孔、弯曲区或重要装配位置；
• 板号、母板排版和零件标识已经无法对应；
• 几何变化同时伴随界面开口、裂纹、鼓包或其他异常；
• 现场准备采用压平、锤击、局部加热或补焊，但尚无批准工艺。

暂停不是直接判废，而是避免继续加工后失去原始记录。可先用复合板验收检查清单生成器整理板号、外观、尺寸、检测和文件项目。

三种做法容易把问题越弄越乱

压紧以后再测

夹具或重物可以让板暂时贴住平台，却不能说明自由状态下的板形。测量记录必须写明是否受约束，否则不同人员的读数无法比较。

先矫正，再补照片和数据

机械压平、锤击或局部加热会改变形状和残余应力。没有保留处理前的板号、位置和数值，后续很难判断变化来自哪里，也没法安排有针对性的复验。

只看一块零件就给整批定性

零件尺寸、方向和在母板中的位置不同，切割释放后的表现也可能不同。至少要把异常件、相邻件、剩余母板和同批来料记录放在一起核对。

采购和加工前做好四件事

1. 在订单或技术附件中写清产品形态、规格、交货状态、板形依据和测量方法；
2. 约定板号与零件号的转移方式，要求切割后仍能追溯到母板排版；
3. 加工前确认覆层朝向、排版、支撑、切割方式、切割顺序和冷却后复测节点；
4. 约定出现异常后的隔离、见证、复测、矫正审批和文件更新流程。

需要把加工条件写进询价时，可先看加工与定尺服务和焊接、成形与制造注意事项。质量记录怎样准备，可查看质量控制与检测及质保书、检测报告与质量文件。

奇艺复合板可根据已经明确的材料组合、规格、数量、板形要求、切割排版和检测文件协助整理询价资料。通过获取项目报价提交时，建议附上板号、全板照片、测量记录、母板排版和已完成工序。具体复测、矫正、改料或退换安排仍由双方依据项目文件书面确认。

现场资料检查一遍

• 板号、规格、覆层方向和零件号能够对应；
• 全板、局部、板边、支点和测量工具照片已经保存；
• 平台或支撑方式、垫木位置和板底杂物已经记录；
• 翘曲位置、方向、涉及长度、测量基准和读数已经标注；
• 异常第一次出现的工序和时间已经确认；
• 母板排版、切割方式、方向、顺序、停顿和冷却状态已有记录；
• 成形路径、装配约束、焊缝位置和焊接顺序能够追溯；
• 同板相邻零件、剩余母板或同批材料已有对比结果；
• 处理前没有擅自压平、锤击、局部加热或补焊；
• 复测、矫正、改料、退换和最终接收已有授权人员书面意见。

排查顺序可以记成一句话：先统一支撑和测量，再沿着来料、搬运、切割和后续加工逐段核对。 只要记录能前后对应，现场就不必靠猜测讨论原因。
