不锈钢复合板分层怎么查？原因与处理步骤

先停下来，保留最初的现场

发现切边有缝、板面鼓起、加工时声音异常，或者检测报告出现未结合指示时，第一件事不是马上判断“谁造成了分层”，而是先保住能调查的证据。

建议现场先做五件事：

1. 暂停受影响材料的继续切割、成形、焊接和热处理；
2. 把材料单独放置，保留原板号、炉批、规格和零件标识；
3. 在不破坏表面的前提下标出异常位置、方向和大致尺寸；
4. 拍下全板、局部、切边和标识照片，并记录发现时间与工序；
5. 保存切割排版、设备参数、工艺卡、检测报告和交接记录。

如果异常靠近焊缝、开孔、弯曲区或密封面，更要先停工。继续加工可能改变缺口形态，也可能让母板和零件失去对应关系，后面再做检测就很难还原最初状态。

先确认看到的是不是复合界面异常

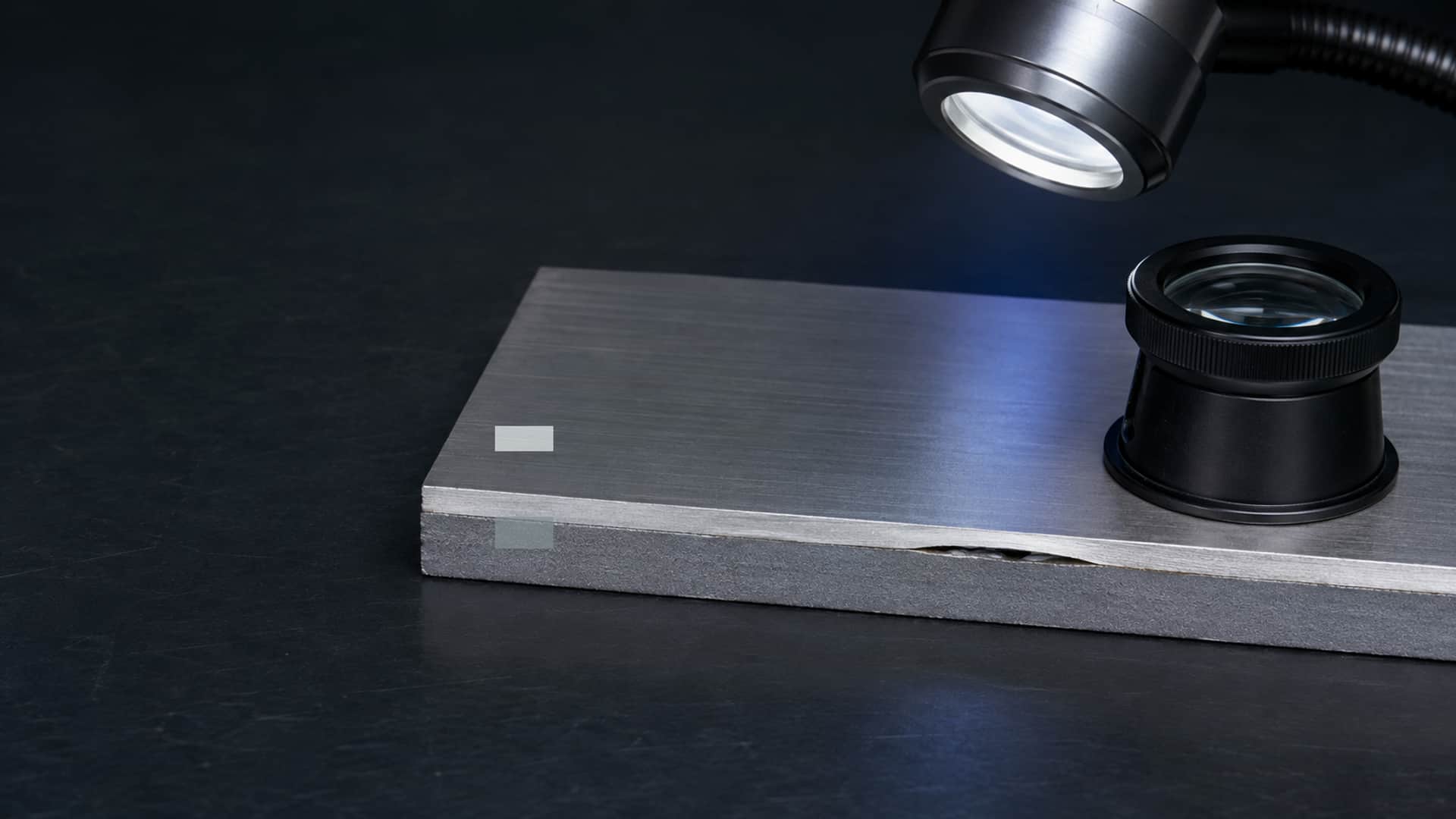

复合板切边本来就能看到覆层、基层和复合界面的层次。清晰的层线不等于分层，切割毛刺、坡口台阶、表面划伤和局部挂渣也可能看起来像一道缝。现场观察可以帮助确定“从哪里开始检查”，但不能可靠回答内部延伸了多远。

四种常见情况的线索

现场线索	先排除什么	接下来查什么
切边出现局部开口	毛刺、坡口、切割缺口和正常层线	位置是否沿界面延伸，母板相邻区域是否有检测指示
板面局部鼓起或起泡	表面保护膜、污染和机械压痕	鼓起范围、温度经历、内部是否存在连续异常
敲击或加工声音不同	支撑、板厚、夹紧和几何差异	用约定的检测方法复核，不能只靠听感判断
超声检测出现指示	板号、校准、扫查范围和结果记录是否对应	指示位置、面积、分布及项目接受准则

对内部界面异常，一项金属复合板激光超声研究展示了利用局部共振识别和表征小范围脱层的技术路径。它说明内部异常需要合适的检测手段来定位，但这项研究不是本页产品的验收规则，也不能替代项目采用的标准和检测程序。

从“什么时候第一次发现”开始排查

分层是结果描述，不是单一原因名称。把所有情况都归结为“原材料不好”或“加工不当”，都容易得到错误结论。更实用的办法是按首次发现阶段分组，逐段缩小调查范围。

来料或开包时已经能看到

先核对原板号、随货照片、包装支撑、装卸与运输记录，再确认异常位于原始边部还是后来修切的边部。同时检查随货超声检测报告是否能对应到这张板，报告写的是整板检测、抽检还是其他约定范围。

这一步只能确定资料是否连得起来，不能凭运输痕迹或一张照片直接判定形成原因。若外观与原检测记录不一致，应先扩大复核范围，并保留双方见证记录。

切割后才第一次出现

保存母板排版图，标清异常零件来自母板的哪个位置、采用什么切割方法、切割方向与顺序，以及是否发生过局部长时间停留、重复加热或强制分离。还要检查相邻切边和未切母板区域，而不是只看一个零件断面。

切割公开了新的界面截面，也可能带来热和机械作用。究竟是原有未结合在新切边上被看见，还是后续过程使异常发生或扩展，需要把切割前后的检测与工序记录放在一起比较，不能仅凭出现时间做归因。

弯曲、卷制或校平后出现

先核对覆层位于弯曲内侧还是外侧、成形方向、实际半径、道次、温度、回弹和表面保护方式，再查看同一母板其他零件是否出现相似情况。材料组合、层厚和成形路径不同，界面受到的应变也不同。

不锈钢复合板焊接、成形与制造注意事项列出了制造前要确认的方向、半径、坡口、热输入和热处理资料。实际工艺是否适用，应回到该项目的工艺评定、图纸和批准文件。

焊接或热处理后出现

保留坡口形式、焊材、焊接顺序、热输入、层间温度、热处理曲线和返修记录，并标出异常与焊缝、热影响区及约束位置的距离。随后由焊接、材料和无损检测人员共同确定检查区域，不要直接用一套通用参数解释所有材料组合。

JFE 的复合钢板产品资料把切割、成形、焊接、热处理、储存和检查分开说明，也提醒不同覆层、基层和制造条件需要分别考虑。这份资料可帮助理解为什么调查必须结合制造路径，但它不代表奇艺复合板的具体工艺或任何订单结论。

使用过程中才出现

先按设备安全程序隔离风险，再保存介质成分、温度、压力、启停、清洗、停工和检维修记录。服役环境带来的异常要与来料和制造记录一起分析，不能只看材料牌号。

高温氢环境下奥氏体不锈钢堆焊层的脱粘，是一个需要单独识别的窄场景。TWI 的相关技术论文讨论的是铬钼钢基体、不锈钢堆焊覆层、高温氢服役及焊后热处理条件，不能把其中机制直接套用到普通轧制或爆炸复合板的来料问题上。

检查按这个顺序推进

第一步：把材料身份和位置对应起来

核对订单、炉批、板号、规格、数量和零件号。切割过的材料要能回到母板排版图；没有标识的余料先单独存放，不要和其他批次混用。

第二步：把异常范围画出来

记录可见长度、宽度、方向，以及它与边部、开孔、坡口、弯曲区和焊缝的位置关系。照片中同时放入比例尺和板号标识，避免只有局部特写却找不到位置。

第三步：安排适用的无损检测

根据产品状态、厚度、表面、几何形状和项目文件选择方法，并明确检测人员、设备核查、扫查范围、结果表达和见证要求。国家标准全文公开系统显示，GB/T 7734-2015《复合钢板超声检测方法》当前为现行方法标准；怎样写进采购和检测文件，可查看GB/T 7734-2015 采购核对要点。

第四步：把结果与前后工序放在一起

将异常图、检测记录、母板排版、切割参数、成形记录、焊接热处理资料放在同一时间线上。只有这样，技术人员才能判断需要复验哪些区域、是否检查同板其他零件，以及是否需要保留样件。

第五步：依据项目文件决定处理

将检测范围、异常位置和项目接受准则逐项对应。处理可以是补充检测、继续隔离、技术评审、按批准方案修整或返修、改料、退换等，但哪一种适用，必须由项目授权人员书面确认。网页不能替代验收判定。

这些情况先不要继续加工

遇到以下任何一种情况，都应先暂停受影响区域，等技术和质量人员确认：

• 异常范围还没有通过约定方法查清；
• 指示靠近焊缝、坡口、开孔、弯曲区、密封面或重要受力位置；
• 在继续切割、弯曲或加热后，异常范围出现变化；
• 表面出现鼓包、开裂、渗漏或其他涉及设备安全的迹象；
• 板号、炉批、排版图和检测报告无法互相对应；
• 项目用于承压、高温、氢环境或其他有专项要求的场合。

停工不是直接判废，而是避免在信息不完整时继续增加加工成本或改变现场。质量人员可用复合板验收检查清单生成器整理材料身份、外观、尺寸、检测和文件项目，再将具体要求填入项目表格。

三种做法最容易让问题变复杂

先打磨或补焊，再告诉质量人员

打磨会改变界面和切边原貌，补焊会增加新的热影响。若项目尚未批准处理方案，应先记录和检测，避免让后续调查失去依据。

一边继续下料，一边等检测结果

这样可能把一个母板问题拆散到多个无标识零件中。应先锁定母板、排版和余料，再决定哪些区域可以继续使用。

用一个结果代表整批材料

一处外观、一条切边或一个检测点都不能自动代表整张板，更不能代表整批。检测对象、覆盖范围和抽样方式必须与订单一致；结合率和局部未结合记录怎样读，可参考复合板结合率报告核对方法。

询价和加工前把容易遗漏的要求写清

预防返工的重点，不是写一句“不得分层”，而是让交货、加工和验收人员知道什么时候检查、检查哪里、怎样记录。建议在技术附件中明确：

• 复合结构、各层牌号和厚度，以及功能面方向；
• 板号、零件号和切割后标识怎样转移；
• 原板、切割后、成形后或焊后需要在哪些节点检查；
• 检测方法、覆盖范围、特殊关注区、记录格式和接受准则；
• 异常隔离、见证、复验、样件保留和书面放行流程；
• 制造方需要提供哪些切割、成形、焊接和热处理条件；
• 返修、改料、退换及文件更新由谁批准。

奇艺复合板可按已经明确的材料组合、规格、数量、加工节点、检测和文件要求协助整理询价资料。可先查看质量控制与检测和质保书、检测报告与质量文件，再通过获取项目报价提交板号、照片、图纸和已有检测记录。是否停工、复验、返修或放行，仍以项目授权人员的书面意见为准。

现场资料检查一遍

• 受影响材料已经隔离，后续加工暂时停止；
• 订单、炉批、板号、规格和零件号能够对应；
• 全板、局部、切边和标识照片已经保存；
• 异常首次出现的工序和时间已经记录；
• 母板排版、切割、成形、焊接和热处理记录齐全；
• 无损检测方法、范围、人员、结果和接受准则已经明确；
• 同板其他零件及相邻区域是否复查已有书面安排；
• 现场没有擅自打磨、补焊、敲击扩口或继续加热；
• 处理方案和最终放行由有权限的人员签字确认；
• 复验、返修、改料或退换后的文件已重新归档。

把顺序记成一句话：先停工留证，再确认范围，最后讨论原因和处理。 这样既能减少不必要的争论，也能让后续检测和技术评审建立在同一组可追溯资料上。
